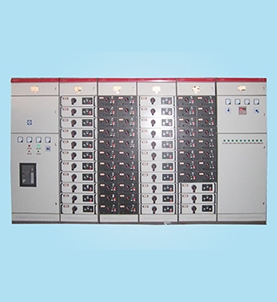

產品概述
低壓成套開關設備抽屜柜，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz,較大工作電壓至660V，較大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

使用條件
◆ 海拔不超過2000m；
◆ 周?chē)諝鉁囟炔桓哂? 40℃，并且24h內平均溫度不高于+35℃，周?chē)諝鉁囟炔坏陀?50℃；
◆ 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%,在溫度較低時允許有較高的相對濕度，列如：+20℃時為90%；
◆ 沒有火災，******危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
◆ 與垂直面傾斜不超過5°；
◆ 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。
如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

結構特征
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門、檔板、隔板、 抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
框架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
框架及零部件安裝孔按模數E=20mm變化。
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。
